Rulmanlarning (podshipniklar) asosiy turlari: farqlar va ularni qo'llash sohalari

Sana 31.07.2024

Rulmanlar mexanik tizimlarning muhim elementlari bo'lib, ular harakatlanuvchi qismlarga ega bo'lgan ko'plab turdagi texnika va uskunalarning normal ishlashini ta'minlaydi. Ular harakatlanuvchi qismlar orasidagi ishqalanishni kamaytiradi, mexanizmlarning ishlash muddatini oshiradi va ularning ish faoliyatini oshiradi.

Rulmanlar (podshipniklar) bu nima?

Rulman-bu mashinalar va mexanizmlarning aylanadigan yoki chiziqli harakatlanuvchi qismlarini qo'llab-quvvatlash uchun mexanik qurilma bo'lib, ular orasidagi ishqalanishni kamaytiradi. Rulmanlarning bir nechta turlari mavjud, ular orasida shar shaklida, rolikli, igna va boshqa ko'plab turlari mavjud bo'lib, ularning har biri o'ziga xos ish sharoitlari uchun mo'ljallangan.

Nima uchun rulmanlar (podshipniklar) kerak?

Rulmanlar bir nechta asosiy funktsiyalarni bajaradi:

Ishqalanishni kamaytirish: mexanizmning harakatlanuvchi elementlari orasidagi ishqalanishni kamaytiradi, bu ularga samaraliroq va kamroq energiya bilan ishlashga imkon beradi.
Yukni qo'llab-quvvatlash: o'qi va radial yuklarni taqsimlaydi, mexanizmlarning shikastlanishiga yo'l qo'ymaydi.
Xizmat muddatini uzaytirish: ishqalanishni kamaytirish va yukni bir tekis taqsimlash orqali.
Ishlashni yaxshilash: mexanizmlarning barqaror, silliq ishlashini ta'minlaydi.

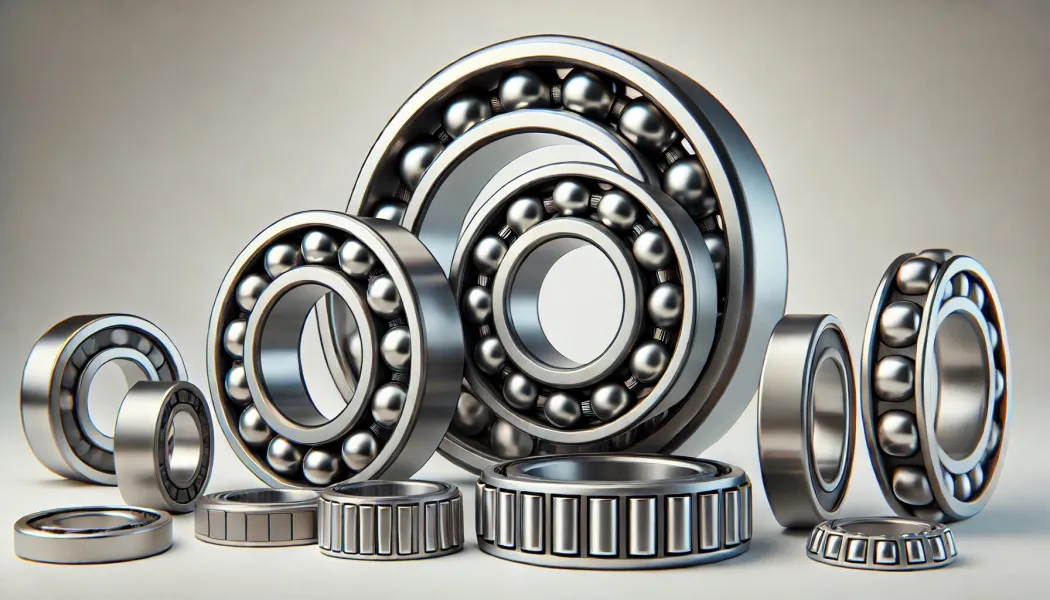

Rulmanlar (podshipniklar): turlari va tasnifi

Eng muhimi: barcha turdagi rulmanlar ikkita asosiy tasniflash guruhiga bo'linadi: rulmanlar va tekis rulmanlar, keyin esa kichik toifalarga.

Rulmanlar turini bir nechta asosiy mezonlarga ko'ra tasniflash mumkin:

Harakatning xususiyatiga ko'ra: tebranish va sirg'anish rulmanlar.
Yuk turiga ko'ra: radial, o'qi va radial-o'qili.
Konstruktiv xususiyatlariga ko'ra: shar shaklida, rolikli, igna va boshqalar.
Materiallar bo'yicha: po'lat, keramikali, polimerli va kombinatsiyalangan.

Aylanadigan rulmanlari (podshipniklari)

Bu harakatlanuvchi qismlarning ishqalanishini dumaloq jismlar yordamida kamaytiradigan qurilmalar: sharcha yoki roliklar. Ushbu elementlar rulmanning tashqi va ichki halqalari orasiga joylashtirilib, bir tekis va samarali radial harakatni ta'minlaydi

Aylanadigan rulmanlar (podshipniklar) turlari

Shar shklida rulmanlar (sharikli podshipniklar)
Rolik rulmanlar (rolikli podshipniklar)
Ignasimon rulmanlar

Aylanadigan podshipniklarning aylanish tezligi bo'yicha tasnifi

Past tezlikli rulmanlar 300 dan kam bo'lgan aylanishlar daqiqasiga
O'rta tezlikda rulmanlar 300-3000 gacha bo'lgan aylanishlar daqiqasiga
Yuqori tezlikda rulmanlar 3000 dan bo'lgan aylanishlar daqiqasiga

Endi har bir turni batafsil ko'rib chiqaylik.

1. Shar shaklida (sharikli) rulmanlar (podshipniklar)

Sharikli rulmanlarning (podshipniklar) turlari

Radial: radial va o'qi yuklarini qo'llab-quvvatlaydi.
Tahdidli podshipniklar: yuksaltirilgan yuklarga konstruktiv tayyorlangan.
O'zini o'rnatuvchilar: vallarning kichik og'ishlarini tekislashga qodir.
Burchak aloqasi bilan: radial va o'qi yo'nalishidagi yuksalishlar yuksalishiga mos.

Shar shaklida rulmanlarning (podshipniklarning) afzalliklari:

Kam ishqalanish va yuqori aylanish tezligi.
Harakatning bir xilligi va silliqligi.
O'lcham va modellarning keng diapazoni.

Shar rulmanlarning (sharikopodshipniklar) kamchiliklari:

Rolikli podshipniklarga nisbatan kamroq yuk ko'tarish qobiliyati.
Ifloslanishga sezgirligi

Ular qayerda ishlatiladi?

Ular avtomobilsozlik sanoatida, dvigatellar va maishiy texnika ishlab chiqarishda, shuningdek, dizayni harakatlanuvchi qismlarni o'z ichiga olgan boshqa ko'plab mexanizmlarni ishlab chiqarishda talabga ega.

2. Rolikli rulmanlar (podshipniklar)

Rolikli rulmanlarning (podshipniklar) asosiy turlari

Silindrsimon: katta radial yuklarni qo'llab-quvvatlaydi.
Konusli: radial va o'qi yuklarga yaxshi qarshilik ko'rsatadi.
Sferik: vallarning burchak siljishlarini qoplaydi.

Afzalliklari

Katta yuk ko'tarish qobiliyati
Mexanik yuklarga qarshilik.
Yuqori xizmat muddati

Kamchiliklar

Murakkab mexanizm.
Rulmanlar bilan solishtirganda aylanish tezligi cheklangan.

Rolikli podshipniklarni qo'llash sohalari

Og'ir sanoatda, tog'-kon uskunalarida, qishloq xo'jaligi mashinalarida, temir yo'l transportida va qurilish uskunalarida talab qilinadi.

3. Ignasimon rulmanlari (podshipniklar)

Ignasimon rulmanlarining (podshipniklarining) asosiy turlari

Ichki halqasiz: val aylanma yo'l bo'lib xizmat qilganda ishlatiladi.
Ichki halqa bilan: val aylanma yo'l bo'lib xizmat qila olmasa qo'llaniladi.
Separatorlar bilan: yukning bir xil taqsimlanishini va minimal ishqalanishni ta'minlang. Teshiklar bilan: ish faoliyatini yaxshilash uchun moylash imkonini beradi.

Afzalliklari:

Joyni ixchamlashtirish va tejash.
Yuqori yuk ko'tarish qobiliyati.
Universal va konstruktsiyalar xilma-xilligi.

Kamchiliklari:

Moylashning yetarli emasligi sababli ishqalanish va eskirishning kuchayishi.
Yuqori yuk va tebranishlar ta'sirida cheklangan chidamlilik.
Ifloslanishga sezuvchanlik.

Foydalanish sohalari

Avtomobil sanoatida (transmissiyalar, uzatish qutilari), yengil va ixcham qurilmalarda (elektr motorlar, kompressorlar), qishloq xo'jaligi mashinalarida, dastgohlar va nasoslarda cheklangan hududda ishlash talab etiladi.

Sirg'anish rulmanlari (podshipniklari)

Sirg'anish rulmanlari (podshipniklari)-bu bir sirtni boshqasiga siljitish orqali harakatlanuvchi qismlarga ishqalanish ta'sirini kamaytiradigan mexanik qurilmalar. Rulman podshipniklaridan farqli o'laroq, ular maxsus astar materiallari yoki moylash materiallari tufayli prokat tanalarisiz ishlaydi.

Foydalanish sohalari

Ushbu turdagi rulmanlari (podshipniklari) avtomobilsozlik sanoatida, gidravlika tizimlarida va yuqori yuklarga duch keladigan va ifloslanishga qarshilik talab qilinadigan joylarda keng qo'llaniladi.

Yuk turi bo'yicha

Radial rulmanlar (podshipniklari): aylanish o'qiga perpendikulyar yuklarni qo'llab-quvvatlang. Barqarorlik va yukning bir xil taqsimlanishini ta'minlash uchun miller va eksenel mexanizmlarda keng qo'llaniladi.
O'qi rulmanlar (podshipniklari): o'qi yuklarga bardosh berish uchun mo'ljallangan, ular turbinalar va vintli drayvlar kabi yuqori o'qi kuchlarni qo'llab-quvvatlash kerak bo'lgan ilovalarda qo'llaniladi.

Ishlab chiqarish materiallariga ko'ra

Metall rulmanlar (podshipniklar): bronza, latun, alyuminiy, po'lat va boshqa metallardan tayyorlanadi. Ular yuqori kuch va yilmaslikka bardoshli, shuning uchun ular og'ir ish sharoitida ishlash uchun mo'ljallangan mexanizmlarni ishlab chiqarish uchun zarurdir.
Polimer rulmanlar (podshipniklar): neylon, polietilen, PTFE va boshqa yuqori quvvatli polimerlardan tayyorlangan. Ular mukammal ishqalanishga qarshi xususiyatlarga ega, past og'irlik va korroziyaga chidamlilik, ularni agressiv muhit va engil yuklarga moslashtiradi.
Kombinatsiyalangan rulmanlar (podshipniklar): metall va polimer materiallarning afzalliklarini birlashtiring, odatda polimer qo'shimchali yoki qoplamali metall korpus. Ular yuqori quvvat va mukammal ishqalanishga qarshi xususiyatlarga ega.

Ishlash shartlariga ko'ra

Quruq rulmanlar (podshipniklar): moylashsiz ishlaydi va polimerlar yoki maxsus qotishmalar kabi past ishqalanishli materiallardan tayyorlanadi. Ular moylash materiallaridan foydalanish mumkin bo'lmagan yoki istalmagan sharoitlarda, masalan, oziq-ovqat sanoatida talabga ega.
Gidravlika rulmanlar (podshipniklar): ularning ishlash printsipi ishqalanishning mexanizmning aşınmasına va ishlashiga ta'sirini kamaytirish uchun moylash materiallaridan foydalanishga asoslangan. Yog 'qo'lda qo'llanilishi yoki ish paytida avtomatik ravishda yetkazib berilishi mumkin. Ular ishonchli va uzoq muddatli ishlash talab qilinadigan ko'pgina mashina va mexanizmlarda qo'llaniladi.
Suyuq podshipniklar: ular gidrodinamik yoki gidrostatik moylash asosida ishlaydi, bu erda rulman va milning sirtlari o'rtasida suyuqlikning nozik bir qatlami hosil bo'lib, mexanizm elementlari orasidagi to'g'ridan-to'g'ri aloqani minimallashtiradi. Turbinalar yoki nasoslar kabi yuqori yuklarga duchor bo'lgan yuqori tezlikdagi mexanizmlarda qo'llaniladi.

Korpusli va tayanch rulmanlari (podshipniklar)

Tayyorlash va aylanma rulmanlardan tashqari, podshipniklar turlari turli mexanizmlarning ishonchli ishlashini ta'minlashda muhim rol o'ynaydigan tayanch va korpus turlarini o'z ichiga oladi.

Korpusli rulmanlar (podshipniklar)

Korpusli podshipniklar – ularni himoya qilish va qo'llab-quvvatlashni ta'minlovchi maxsus korpuska joylashtirilgan podshipniklar. Korpuslar quyma temir, po'lat yoki polimerlar kabi turli xil materiallardan tayyorlanishi mumkin va rulmanlarni osongina o'rnatish va almashtirish imkonini beradi.

Korpusli rulman (podshipnik) turlari

Yostiqli rulman birliklari: ular yostiq kabi shakllanadi va odatda tekis asosga o'rnatiladi. Ko'pincha konveyer tizimlarida va qishloq xo'jaligi majmualarida qo'llaniladi.
Flants rulman (podshipnik) birliklari: ular o'rnatish uchun gardishga ega va rulmanning strukturaga qattiq biriktirilishi kerak bo'lgan holatlarda qo'llaniladi.
Qisish moslamasi bilan rulman (podshipnik) birliklari: kamar yoki zanjirlarda kuchlanishni ta'minlaydi va haydovchi tizimlarda qo'llaniladi.

Tayanch (ko'tarib turadigan) rulmanlar (podshipniklari)

Tayanch podshipniklar aylanadigan vallar va o'qlarning minimal ishqalanish bilan eng aniq joylashishini ta'minlash uchun zarurdir, shuningdek ularni saqlashga xizmat qiladi. Ular yuqori aniqlikni talab qiladigan mexanizmlarni ishlab chiqarishda keng qo'llaniladi.

Tayanch (ko'tarib turadigan) rulmanlarning turlari

Radial tayanch podshipniklari: ular milning aylanish o'qiga perpendikulyar yuklarni boshdan kechiradigan tuzilmalarda qo'llaniladi.
O'q tiklovchi podshipniklar: rulmanlari: Ular milning aylanish o'qi bo'ylab yuklarni boshdan kechiradigan joylarda qo'llaniladi.
Kombinatsiyalangan tayanch rulmanlari: radial va o'qi yuklarni qo'llab-quvvatlaydi, qo'llashda ko'p qirralilikni ta'minlaydi.

Korpusli va tayanch podshipniklarini qo'llash

Korpusli podshipniklari qishloq xo'jaligida, konveyer tizimlarida, qurilish mashinalarida va sanoat uskunalarida keng qo'llaniladi. Ular rulmanlarni oson o'rnatish va almashtirishni ta'minlaydi, texnik xizmat ko'rsatishni soddalashtiradi.
Tayanch rulmanlar (podshipniklar) aniqlik va ishonchlilik muhim bo'lgan dastgohlar, tibbiy asbob-uskunalar, aerokosmik muhandislik va boshqa qurilmalar kabi aniq mexanizmlarda qo'llaniladi.

Rulmanni (podshipnikni )qanday tanlash kerak: maslahatlar va tavsiyalar

Rulman (podshipnikni) tanlash mexanizmlarni loyihalash va texnik xizmat ko'rsatishda muhim qadamdir. Buning uchun rulman turi, rulman o'lchamlari, ish sharoitlari va yuklash kabi omillarni hisobga olish kerak.

Rulmanlarni tanlashni osonlashtirish uchun halqalarning o'rnatish diametrlari, kengligi va boshqa parametrlari haqida ma'lumotni o'z ichiga olgan o'lchamli jadvallar qo'llaniladi. Bunday jadvallarning misollarini rulman ishlab chiqaruvchilarning kataloglarida topish mumkin.

Rulmanlarni (podshipnikni) o'lchamlari bo'yicha tanlash

O'lchami bo'yicha podshipnikni tanlash val diametri, qo'yish o'rni va boshqa asosiy parametrlarni o'lchashni o'z ichiga oladi. Rulman o'lchamini tanlashning asosiy bosqichlari:

Val diametrini o'lchab oling. Bu podshipnikning ichki halqasining diametri.
O'rindiqning diametrini o'lchang. Bu rulmanning tashqi halqasining diametri.
Rulmanning kengligini aniqlang. Kenligi konstruktsiya talablariga javob berishi kerak.

Raqam bo'yicha rulmanlarni (podshipniklarni) tanlash

Har bir rulman o'zining noyob raqamiga ega, bu sizga kerakli tur va o'lchamni tez va aniq tanlash imkonini beradi. Rulmanlarni raqamlar bo'yicha tasniflash rulmanlarni tanlash va buyurtma qilish jarayonini osonlashtiradi. Rulman raqamlari rulman turi, uning o'lchamlari va qo'shimcha xususiyatlari haqida ma'lumotni o'z ichiga oladi.

Rulmanlarni raqamlar va o'lchamlar bo'yicha tasniflash

Rulmanlar raqamlar bo'yicha tasniflanadi, ular rulmanning turi va o'lchami haqidagi ma'lumotlarni o'z ichiga oladi. Masalan, 6305-ZZ-C3 raqami quyidagilarni anglatadi:

63: Seriya (radial sharikli podshipnik).
05: Standart o'lcham (ichki diametri 25 mm).
ZZ: Ijrochi (har ikki tomonda metall muhrlar).
C3: Aniqlik sinfi (kengaytirilgan bo'shliq).

Rulman (podshipniklarni) tanlash bo'yicha maslahatlar

Ishlash shartlarini aniqlang. Yukni, aylanish tezligini, haroratni va boshqa omillarni hisobga oling.
O'lcham jadvallaridan foydalaning. Aniq tanlash uchun rulman o'lchamlari jadvallariga qarang.
Raqamlar bo'yicha tasnifni tekshiring. Rulman raqami kerakli parametrlarga mos kelishiga ishonch hosil qiling.

Endi siz qanday turdagi rulmanlar mavjudligini, qanday tanlash kerakligini va tanlashda nimani e'tiborga olish kerakligini bilasiz. Mexanizmlaringiz uchun rulmanlarni to'g'ri va ishonchli tanlash uchun o'lcham jadvallari va rulmanlarni raqamlar va o'lchamlar bo'yicha tasniflashdan foydalaning.
